DW系列（DW5、DW20、DW50、DW120為感應子式結構，DW250、DW250M、DW400為盤式結構）電渦流測功器主要用來測量動力機的有效功率及傳動機的效率，是目前國內先進的加載測功設備，它構成的發動機試驗臺，適合于一切研究、質檢、生產和維修的服務行業。它是繼我公司D系列水力測功器、YP系列水力測功器之后開發的又一系列測功器產品。
DW系列測功器具有寬廣的測試范圍、容許轉速高、轉動慣量小、測量控制指度高。對突變負荷響應快，它不受冷卻水進水壓力變化的影響，尤其適合于各種自動化的試驗臺架，與具有自動化控制功能的電控系統配套，能實現遠距離操縱及數顯測量，相對水力測功器而言，電渦流測功器在低速、小功率的加載方面，以及配套實現電控方面具有無可比擬的優越之處。 |
技術參數：
|
測功器
型號 |
額定吸收功率
（kw） |
主軸最高轉速
（r/min） |
最大制動力
（N） |
最大扭矩
（N.m） |
最大耗水量
（L/h） |
主軸中心高
（mm） |
|
DW5 |
5 |
12000 |
9 |
8.6 |
198 |
250 |
|
DW15 |
15 |
11000 |
27 |
26 |
400 |
280 |
|
DW33 |
33 |
10000 |
78 |
75 |
800 |
280 |
|
DW50 |
50 |
9500 |
167 |
159 |
1350 |
300 |
|
DW75 |
75 |
9000 |
275 |
262 |
1800 |
400 |
|
DW125 |
125 |
7500 |
625 |
595 |
3200 |
380 |
|
DW160 |
160 |
7500 |
763 |
728 |
4000 |
400 |
|
DW250 |
250 |
6000 |
1250 |
1194 |
6000 |
600 |
|
DW440 |
440 |
5000 |
2046.5 |
1154 |
1000 |
600 |
|
DW600 |
600 |
5000 |
3750 |
3580 |
15000 |
750 |
|
DW800 |
800 |
4300 |
5000 |
4775 |
20000 |
800 |
|
DW1000 |
1000 |
2800 |
6670 |
6370 |
25000 |
850 |
|
DW1200 |
1200 |
2800 |
8000 |
7639 |
300000 |
850 |
|

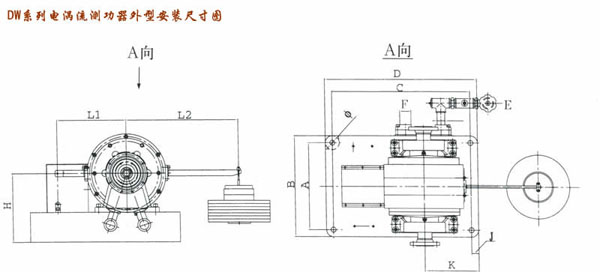

型號 |
A |
B |
C |
D |
￠ |
H |
L1 |
L2 |
E |
F |
J |
K |
|
DW5 |
240 |
300 |
340 |
400 |
12 |
200 |
135 |
243.35 |
3/4" |
1" |
105 |
130 |
|
DW15 |
352 |
400 |
502 |
550 |
17 |
280 |
205 |
486.9 |
3/4" |
1" |
166 |
190 |
|
DW33 |
352 |
400 |
502 |
550 |
17 |
280 |
224.5 |
486.9 |
3/4" |
1" |
166 |
190 |
|
DW50 |
370 |
430 |
530 |
590 |
22 |
300 |
270 |
486.9 |
1" |
1" |
200 |
230 |
|
DW75 |
450 |
500 |
622 |
672 |
22 |
400 |
314 |
486.9 |
11/4" |
11/4" |
225 |
280 |
|
DW125 |
480 |
545 |
810 |
880 |
24 |
380 |
460 |
973.8 |
11/4" |
11/4" |
315 |
350 |
|
DW160 |
550 |
600 |
650 |
700 |
24 |
400 |
342 |
487.9 |
11/4" |
11/4" |
225 |
280 |
|
DW250 |
550 |
600 |
650 |
700 |
24 |
400 |
342 |
487.9 |
11/2" |
2" |
255 |
280 |
|
DW440 |
720 |
780 |
960 |
1020 |
27 |
600 |
506 |
973.8 |
2" |
2" |
390 |
420 |
|
DW600 |
840 |
900 |
1100 |
1200 |
28 |
750 |
605 |
973.8 |
21/2" |
3" |
400 |
460 |
|
DW800 |
940 |
1000 |
1200 |
1250 |
28 |
800 |
680 |
973.8 |
3" |
31/2" |
560 |
600 |
|
DW1000 |
1040 |
1100 |
1300 |
1380 |
30 |
850 |
750 |
1460.7 |
31/2" |
4" |
600 |
640 |
|
DW1200 |
1100 |
1180 |
1400 |
1480 |
33 |
950 |
850 |
1460.7 |
31/2" |
4" |
690 |
720 |
線型曲線：
其他參數：
DW系列電渦流測功器內腔采用特殊優鋼材料，且加工精度高，吸收功率大，永不磁化。
DW160以上電渦流測功器采用內腔水冷卻，外壁風冷卻的雙冷卻方式，產品高效節能。
