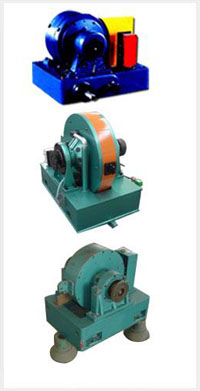

測功機共分為4種類型,分別如下:
1、流測功機
由直流電機、測力計和測速發電機組合而成。直流電機的定子由獨立的軸承座支承,它可以在某一角度范圍內自由擺動。機殼上帶有測力臂,它與測力計配合,可以檢測定子所受到的轉矩。根據直流電機原理,電機的電磁轉矩同時施加于定子和轉子。
2、直流測功機
作為直流發電機運行,作為被測功機機械的負載,以測量被測機械的軸上輸出轉矩;也可以作直流電動機運行,拖動其他機械,以測量其軸上輸入轉矩。轉矩與測速發電機測得的轉速之積即軸功率。
3、交流測功機
通常由一臺三相交流換向器電動機和測力計、測速發電機組合而成。它的測功原理與直流測功機相同。
4、渦流測功機
利用渦流產生制動轉矩來測量機械轉矩的裝置。
測功機的使用方法:
1、測功機必須安裝牢靠,以防工作時震動。
2、測功機在使用時應避免磁場干擾。
3、測量系統安裝同心度應不大于+0.03mm,否則,儀器的測量精度不易保證。
4、測功機主軸只能承受扭力,不能承受徑向力和軸向力
5、測功機負載側的聯軸節應能方便地脫開,以便補零操作。
6、如測功機主軸轉速低于50/min,或者輸出電壓信號的幅度低于0.7V時,可啟動測功機上的驅動電機,并使其旋轉方向和主軸旋轉方向相反,保證輸出電壓信號的幅度大于0.7V
7、由于測功機的轉速信號是主軸轉速與測功機套筒轉速的代數和,所以當測功機上的小電機打開時,扭力軸轉速應等于儀表轉速讀數減去測功機電機轉速所得的差值。
